ایستگاههای شارژر خودروهای برقی امروزه خیلی باب شدهاند و در کنار شارژرهای خودروهای برقی پرتابل و والباکس برای شارژ خودروهای برقی شما در زیرساختهای عمومی و شهری متداول هستند و در شهرهای بزرگ امروزه به بخشی جدایی ناپذیر و جدید از زیرساختهای یک شهر هوشمند تبدیل شدهاند. در این مقاله دستورالعمل و نحوهی نصب و راهاندازی این ایستگاهها را بررسی کردهایم تا با بررسی آن درک عمیقتری به شما همراهان خانههای هوشمند راجع به اجرای بدون نقص این ایستگاهها را از ابتدا بدهیم.
این آموزش به طور نمونه از یک مدل شارژر ایستگاهی برای آموزش استفاده شده است و به طور عمومی بسیاری از موارد مطروحه در این دستورالعمل با نصب سایر ایستگاههای شارژر خوردو برقی یکسان است. اما ممکن است در بعضی مدلهای خاص دستورالعملهای دیگری هم وجود داشته باشد که باید به دفترچه محصول آن ایستگاه رجوع شود.
فراموش نکنید اجرای این ایستگاهها با توجه به این موضوع که با برق فشار قوی انجام میشود، لذا از شما عزیزان درخواست میشود حتماً در صورت نیاز با مشاوران، متخصصان و مجریان متبحر در این زمینه مانند تکنیسینهای خانههای هوشمند مشاوره بگیرید.
نصب ایستگاه شارژ
تجهیزات شارژ در داخل خود ولتاژ و جریان بالایی دارند. به منظور اطمینان از ایمنی فردی، همواره باید از مقررات مربوطه پیروی شود:
فقط پرسنلی که آموزش دیدهاند و دانش کاملی از شارژر DC دارند میتوانند این تجهیزات را نصب کنند. در طول نصب، همواره باید اقدامات احتیاطی ایمنی و مقررات ایمنی محلی رعایت شود.
برای جلوگیری از برقگرفتگی، در هنگام رعد و برق یا هوای مرطوب، داخل شارژر کار نکنید و تعمیرات انجام ندهید. در صورت کار کردن در داخل شارژر، اطمینان حاصل کنید که دستگاه شارژ نمیشود. محفظه شارژر مجهز به قفل درب است و مسئول شارژر کلید آن را نگهداری میکند.
آمادهسازی نصب
باز کردن بستهبندی و بررسی
هنگام بازرسی کالا، بستهبندی را باز کرده و لیست بستهبندی را بیرون بیاورید. صحت و یکپارچگی تجهیزات را با لیست بستهبندی مطابقت داده و بررسی کنید که آیا کالا آسیب دیده است یا خیر.
| شماره | نام قطعه | تعداد | ملاحظات |
|---|---|---|---|
| ۱ | ایستگاه شارژ DC | ۱ | |
| ۲ | گزارش بازرسی (گواهی انطباق) | ۱ | محتویات ذکرشده در این لیست بستهبندی مربوط به تجهیزات و اطلاعات موجود در جعبه بستهبندی است. |
| ۳ | مشخصات فنی | ۱ | |
| ۴ | کارت IC | ۲ | موجود در جعبه بستهبندی |
| ۵ | کلید | ۱ |
آمادهسازی کابل
انتخاب کابلها باید مطابق با مشخصات مربوطه صنعت برق باشد.
برای کابلهای ورودی، کابلهای نوع YJV توصیه میشوند و کابلها باید حداقل در برابر دمای ۷۰°C< مقاوم باشند.
کابل را مطابق جدول زیر تعیین کنید.
جدول انتخاب کابل بر اساس توان
| حالت محصول | کابل | موقعیت | مشخصات کابل |
|---|---|---|---|
| ۶۰ کیلووات | AC سه فاز A | مدارشکن با قاب پلاستیکی L1 | ≥ ۲۵ میلیمتر مربع |
| ۶۰ کیلووات | AC سه فاز B | مدارشکن با قاب پلاستیکی L2 | ≥ ۲۵ میلیمتر مربع |
| ۶۰ کیلووات | AC سه فاز C | مدارشکن با قاب پلاستیکی L3 | ≥ ۲۵ میلیمتر مربع |
| ۶۰ کیلووات | AC ورودی N | مدارشکن با قاب پلاستیکی N | ≥ ۱۶ میلیمتر مربع |
| ۶۰ کیلووات | PE AC | ترمینال اتصال زمین (Wire bar) | ≥ ۱۶ میلیمتر مربع |
| ۸۰ کیلووات، ۹۰ کیلووات | AC سه فاز A | مدارشکن با قاب پلاستیکی L1 | ≥ ۳۵ میلیمتر مربع |
| ۸۰ کیلووات، ۹۰ کیلووات | AC سه فاز B | مدارشکن با قاب پلاستیکی L2 | ≥ ۳۵ میلیمتر مربع |
| ۸۰ کیلووات، ۹۰ کیلووات | AC سه فاز C | مدارشکن با قاب پلاستیکی L3 | ≥ ۳۵ میلیمتر مربع |
| ۸۰ کیلووات، ۹۰ کیلووات | AC ورودی N | مدارشکن با قاب پلاستیکی N | ≥ ۱۶ میلیمتر مربع |
| ۸۰ کیلووات، ۹۰ کیلووات | PE AC | ترمینال اتصال زمین (Wire bar) | ≥ ۱۶ میلیمتر مربع |
| ۱۰۰ کیلووات، ۱۲۰ کیلووات | AC سه فاز A | مدارشکن با قاب پلاستیکی L1 | ≥ ۵۰ میلیمتر مربع |
| ۱۰۰ کیلووات، ۱۲۰ کیلووات | AC سه فاز B | مدارشکن با قاب پلاستیکی L2 | ≥ ۵۰ میلیمتر مربع |
| ۱۰۰ کیلووات، ۱۲۰ کیلووات | AC سه فاز C | مدارشکن با قاب پلاستیکی L3 | ≥ ۵۰ میلیمتر مربع |
| ۱۰۰ کیلووات، ۱۲۰ کیلووات | AC ورودی N | مدارشکن با قاب پلاستیکی N | ≥ ۲۵ میلیمتر مربع |
| ۱۰۰ کیلووات، ۱۲۰ کیلووات | PE AC | ترمینال اتصال زمین (Wire bar) | ≥ ۲۵ میلیمتر مربع |
| ۱۵۰ کیلووات، ۱۶۰ کیلووات، ۱۸۰ کیلووات | AC سه فاز A | مدارشکن با قاب پلاستیکی L1 | ≥ ۷۰ میلیمتر مربع |
| ۱۵۰ کیلووات، ۱۶۰ کیلووات، ۱۸۰ کیلووات | AC سه فاز B | مدارشکن با قاب پلاستیکی L2 | ≥ ۷۰ میلیمتر مربع |
| ۱۵۰ کیلووات، ۱۶۰ کیلووات، ۱۸۰ کیلووات | AC سه فاز C | مدارشکن با قاب پلاستیکی L3 | ≥ ۷۰ میلیمتر مربع |
| ۱۵۰ کیلووات، ۱۶۰ کیلووات، ۱۸۰ کیلووات | AC ورودی N | مدارشکن با قاب پلاستیکی N | ≥ ۳۵ میلیمتر مربع |
| ۱۵۰ کیلووات، ۱۶۰ کیلووات، ۱۸۰ کیلووات | PE AC | ترمینال اتصال زمین (Wire bar) | ≥ ۳۵ میلیمتر مربع |
| ۲۰۰ کیلووات، ۲۴۰ کیلووات | AC سه فاز A | مدارشکن با قاب پلاستیکی L1 | ≥ ۹۵ میلیمتر مربع |
| ۲۰۰ کیلووات، ۲۴۰ کیلووات | AC سه فاز B | مدارشکن با قاب پلاستیکی L2 | ≥ ۹۵ میلیمتر مربع |
| ۲۰۰ کیلووات، ۲۴۰ کیلووات | AC سه فاز C | مدارشکن با قاب پلاستیکی L3 | ≥ ۹۵ میلیمتر مربع |
| ۲۰۰ کیلووات، ۲۴۰ کیلووات | AC ورودی N | مدارشکن با قاب پلاستیکی N | ≥ ۵۰ میلیمتر مربع |
| ۲۰۰ کیلووات، ۲۴۰ کیلووات | PE AC | ترمینال اتصال زمین (Wire bar) | ≥ ۵۰ میلیمتر مربع |
تعیین دقیق نوع کابل
برای انتخاب دقیق نوع و سطح مقطع کابل مناسب برای توان ۳۵ تا ۲۴۰ کیلووات، نیاز به اطلاعات بیشتری دارید از جمله:
- ولتاژ ورودی دستگاه شارژ (آیا تکفاز است یا سهفاز؟ ولتاژ نامی چقدر است؟)
- حداکثر جریان مورد نیاز دستگاه
- طول مسیر کابلکشی
- شرایط محیطی نصب (داخلی، خارجی، زیرزمینی و غیره)
- محدودیتهای افت ولتاژ مجاز
- نیاز به حفاظت مکانیکی (در صورت وجود خطر آسیب فیزیکی)
با داشتن این اطلاعات، یک مهندس برق میتواند محاسبات لازم را انجام داده و کابل مناسب را انتخاب کند.
آمادهسازی ابزار
موارد زیر ابزارهای مورد نیاز برای نصب شارژر را فهرست میکند. قبل از استفاده از ابزار، اقدامات پیشگیرانه عایقبندی و تخلیه الکترواستاتیک (ESD) را انجام دهید.
لیست ابزار
- آچار فرانسه
- آچار بکس
- متر فلزی
- پیچگوشتی (چهارسو)، (تخت)
- چاقوی سیملختکن
- واشر فنری، واشر تخت
- سیمچین
- پرس کابل هیدرولیک
- ابزار لخت کردن کابل برق
- مولتیمتر دیجیتال
- دریل چکشی
- شش عدد پیچ انبساطی M12×۱۲۰
پایه سیمانی
ابعاد پایه در پیوست نشان داده شده است.
نصب کابینت
- پایه سیمانی: ساخت پایه سیمانی طبق نقشه ابعاد پایه.
- هنگام ساخت پایه سیمانی، الزام است در نظر گرفته شود که پس از نصب پایه شارژ، در جلو هیچ مانعی وجود نداشته باشد، پشت آن ۱۰۰ میلیمتر از مانع فاصله داشته باشد و طرفین چپ و راست ۱۰۰۰ میلیمتر از مانع فاصله داشته باشند.
- باز کردن جعبه چوبی: پوشش بالایی و صفحات آببندی اطراف را بردارید.
- شارژر را با لیفتراک به پایه سیمانی منتقل کرده و موقعیت آن را طوری تنظیم کنید که سوراخهای ثابتکننده شارژر با گلمیخهای تعبیهشده در پایه سیمانی همتراز شوند.
- پایه شارژ را به دقت تنظیم کنید تا به صورت عمودی در وسط پایه سیمانی قرار گیرد.
- کابل را در قسمت پایین دستگاه وصل کنید.
نصب الکتریکی

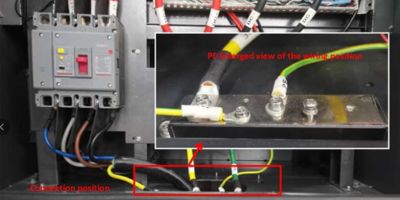

اتصال کابلهای زمین و ورودی
- درب کابینت را باز کنید؛ کابل زمین را از طریق سوراخ پایین کابینت عبور داده و یک سر کابل را به شینه مسی زمین محکم کنید.
- قبل از اتصال الکتریکی، کابل ورودی را وصل کرده و تمام کلیدها را در وضعیت خاموش قرار دهید.
- نصب کابلهای ورودی فقط باید توسط پرسنل واجد شرایط انجام شود.
- قطبهای ورودی N و PE را اشتباه وصل نکنید؛ در غیر این صورت، دستگاه شارژ آسیب خواهد دید.

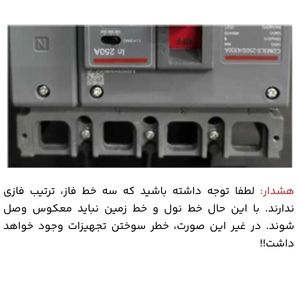

محل اتصال سیم فاز و سیم نول

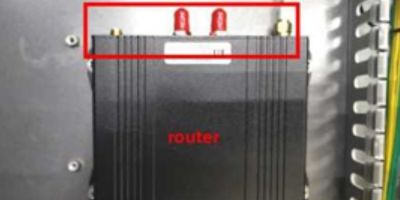

نصب سیمکارت

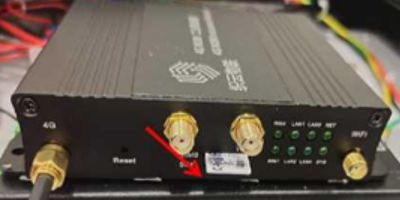

قدرت سیگنال اپراتورهای تلفن همراه/مخابرات/یونیکام را در محل نصب بررسی کنید، یک سیمکارت اپراتور مناسب انتخاب کرده و آن را در شکاف سیمکارت قرار دهید.
OCCP
بررسی پس از نصب
پس از نصب شارژر، نصب را به شرح زیر بررسی کنید:
بازرسی ظاهری
- بررسی کنید که آیا کابینت به صورت افقی، عمودی و محکم نصب شده است یا خیر.
- بررسی کنید که آیا تمام پیچها محکم شدهاند (به خصوص به قسمت اتصال الکتریکی توجه کنید)، آیا واشر تخت و واشر فنری کامل هستند، آیا نصب به صورت معکوس انجام نشده است و غیره.
- بررسی کنید که آیا کابینت آسیب دیده یا رنگ آن ریخته است. در صورت ریختن رنگ، قسمت مورد نظر باید بالفاصله با رنگ ضد زنگ مجدداً رنگ شود تا از خوردگی جلوگیری شود.
- کابینت را تمیز کنید.
- بررسی کنید که آیا باز و بسته شدن درب کابینت به راحتی انجام میشود و آیا قفل درب سالم است.
- بررسی کنید که آیا سر تفنگ شارژ به راحتی وارد و خارج میشود.
- بررسی کنید که آیا فیلترهای ورودی هوا در قسمتهای پایینی کابینت سالم هستند.
بازرسی الکتریکی
- بررسی کنید که آیا تمام مدارشکنها و مشخصات کابل شارژر صحیح هستند.
- اطمینان حاصل کنید که تمام اتصالات کابل محکم و قابل اعتماد هستند.
- بررسی ورودی AC و توزیع برق: بررسی کنید که آیا رنگ کابلهای AC استاندارد است، آیا سیمکشی اصلی دستگاه محکم است و آیا برچسبهای ایمنی قسمت توزیع برق AC کامل هستند.
- بررسی کنید که آیا دستگاه محافظت در برابر اضافهولتاژ (SPD) به طور مطمئن بسته شده و سایر کلیدها در وضعیت خاموش هستند.
- بررسی کنید که آیا سیمکشی مرتب است و بستهبندی کابل مطابق با مشخصات فرآیند انجام شده است.

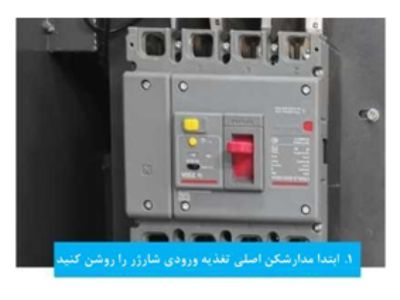

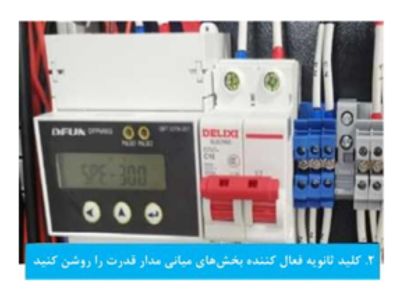

روشن کردن

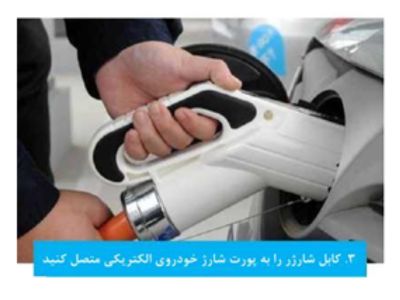

شارژ به روش اتصال و شارژ (Plug & Play)

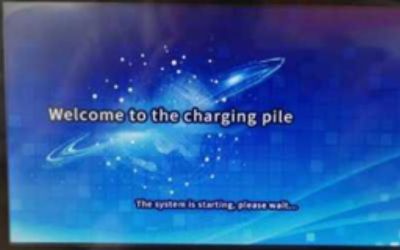

- ورود به صفحه خوشآمدگویی

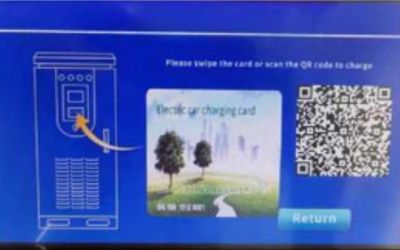

- درخواست کارت اعتباری

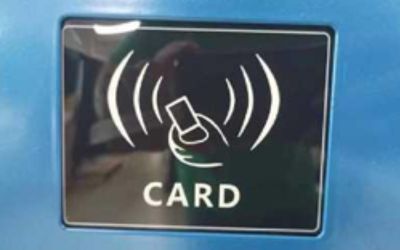

- کارت IC خود را برای ورود بکشید

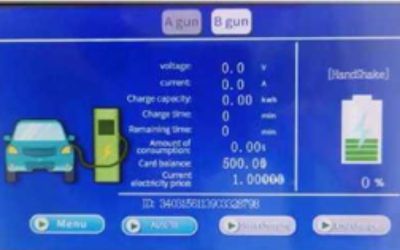

- بررسی خودکار پیش از شارژ

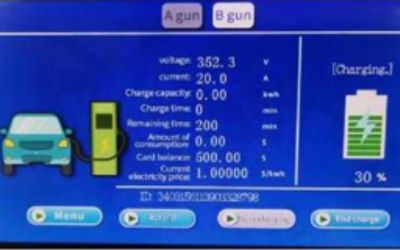

- در حال شارژ

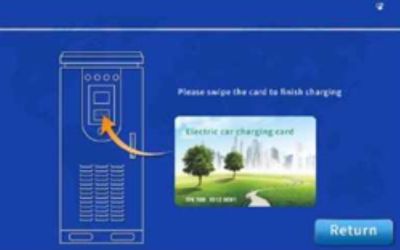

- کشیدن کارت برای پایان شارژ
بررسی پس از نصب
پس از نصب شارژر، نصب را به شرح زیر بررسی کنید:
بازرسی ظاهری
- بررسی کنید که آیا کابینت به صورت افقی، عمودی و محکم نصب شده است یا خیر.
- بررسی کنید که آیا تمام پیچها محکم شدهاند (به خصوص به قسمت اتصال الکتریکی توجه کنید)، آیا واشر تخت و واشر فنری کامل هستند، آیا نصب به صورت معکوس انجام نشده است و غیره.
- بررسی کنید که آیا کابینت آسیب دیده یا رنگ آن ریخته است. در صورت ریختن رنگ، قسمت مورد نظر باید بالفاصله با رنگ ضد زنگ مجدداً رنگ شود تا از خوردگی جلوگیری شود.
- کابینت را تمیز کنید.
- بررسی کنید که آیا باز و بسته شدن درب کابینت به راحتی انجام میشود و آیا قفل درب سالم است.
- بررسی کنید که آیا سر تفنگ شارژ به راحتی وارد و خارج میشود.
- بررسی کنید که آیا فیلترهای ورودی هوا در قسمتهای پایینی کابینت سالم هستند.
بازرسی الکتریکی
- بررسی کنید که آیا تمام مدارشکنها و مشخصات کابل شارژر صحیح هستند.
- اطمینان حاصل کنید که تمام اتصالات کابل محکم و قابل اعتماد هستند.
- بررسی ورودی AC و توزیع برق: بررسی کنید که آیا رنگ کابلهای AC استاندارد است، آیا سیمکشی اصلی دستگاه محکم است و آیا برچسبهای ایمنی قسمت توزیع برق AC کامل هستند.
- بررسی کنید که آیا دستگاه محافظت در برابر اضافهولتاژ (SPD) به طور مطمئن بسته شده و سایر کلیدها در وضعیت خاموش هستند.
- بررسی کنید که آیا سیمکشی مرتب است و بستهبندی کابل مطابق با مشخصات فرآیند انجام شده است.
روشن کردن
شارژ به روش اتصال و شارژ (Plug & Play)
- ورود به صفحه خوشآمدگویی
- درخواست کارت اعتباری
- کارت IC خود را برای ورود بکشید
- بررسی خودکار پیش از شارژ
- در حال شارژ
- کشیدن کارت برای پایان شارژ
شارژ به روش اتصال و شارژ Plug & Play
جدول نگهداری دورهای
| محتوای بررسی | روش بررسی | دوره نگهداری |
|---|---|---|
| وضعیت کلی عملکرد و محیط سیستم |
توجه! تهویه ورودی باید بررسی شود. اگر ماژول به طور موثر خنک نشود، به دلیل گرمای بیش از حد دچار خرابی خواهد شد. |
هر شش ماه یکبار |
| تمیزکاری سیستم | ۱. تمیزی بردهای مدار و قطعات را بررسی کنید.
۲. دما و گرد و غبار ماژول شارژ داخلی را بررسی کنید. در صورت لزوم ماژول را جدا کرده و تمیز کنید. |
هر شش ماه تا یک سال (بسته به میزان گرد و غبار محیط) |
| اتصال مدار قدرت | ۱. بررسی کنید که آیا کابل برق و کابل کنترل آسیب دیدهاند، به خصوص اینکه آیا روکش در تماس با سطح فلزی بریده شده است.
۲. بررسی کنید که آیا نوار عایق ترمینال سیمکشی کابل برق جدا شده است. |
شش ماه پس از اولین راهاندازی، و سپس هر شش ماه تا یک سال |
| نگهداری و تعویض فن خنککننده | ۱. بررسی کنید که آیا در پرههای فن ترک وجود دارد.
۲. گوش دهید که آیا هنگام کارکرد فن صدای لرزش غیرعادی وجود دارد. ۳. در صورت غیرعادی بودن، فن را به موقع تعویض کنید. |
هر سال یکبار |
| نگهداری مدارشکن | ۱. خوردگی تمام قطعات فلزی را به طور منظم (هر شش ماه یکبار) بررسی کنید.
۲. بازرسی سالانه کنتاکتور برای اطمینان از عملکرد مکانیکی خوب. |
هر شش ماه تا یک سال |
| ویژگیهای ایمنی |

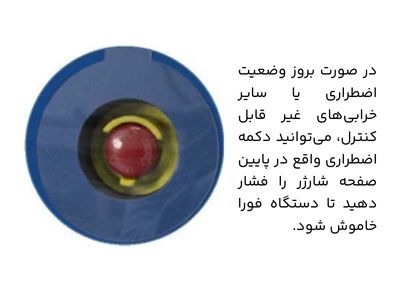

۱. عملکرد دکمه توقف اضطراری و دکمه توقف را بررسی کنید. ۲. خاموش شدن را شبیهسازی کنید. |
هر شش ماه تا یک سال |
اقدامات احتیاطی برای استفاده
- در فرآیند شارژ معمولی، اکیدا ممنوع است که تفنگ شارژ را در حالت برقدار وصل یا جدا کنید.
- برای پایان دادن به شارژ، ابتدا باید دکمه “شروع/توقف” را فشار دهید، تفنگ یا دیسپنسر را بکشید و سپس شارژر را برای قطع اتصال از برق اصلی جدا کنید.
- برای جلوگیری از ورود مواد رسانا مانند اجسام خارجی فلزی به داخل دستگاه، تفنگ قفلشده را با زور از سوکت بیرون نکشید.
- افراد غیرمتخصص برای جلوگیری از آسیب به شارژر، پوسته آن را باز نکنند.
- به ولتاژ منبع تغذیه BMS به میزان ۱۲ ولت یا ۲۴ ولت توجه کنید و شماره مدل شارژ مربوطه را انتخاب کنید.
- شارژر مجهز به کابل ورودی استاندارد است. کاربران باید یک مدارشکن خارجی را برای اطمینان از اتصال زمین مطمئن کابل PE ورودی وصل کنند.
- فقط زمانی که ظرفیت توزیع برق ورودی کمتر از توان نامی شارژر نباشد، میتوان شارژر را با توان کامل شارژ کرد.
- تفنگ شارژ DC استاندارد است و نیازی به نصب جداگانه ندارد.
- استفاده در محیط بارانی ممنوع است و باید در محیط خشک داخلی استفاده شود.
- اگر منبع حرارتی در نزدیکی شارژر وجود دارد، لطفا آن را تا حد امکان دور کنید و فضای اطراف را به طور کامل برای تسهیل اتلاف گرما در نظر بگیرید.
- از بخار، گرد و غبار و گرد فلزات دوری کنید.
- از گازها و مایعات قابل اشتعال، انفجاری و خورنده دور نگه دارید.
- از منابع تداخل الکترومغناطیسی دور بمانید.
نتیجه گیری
نصب شارژرهای ایستگاهی خودرو برقی نیاز به فرآیندهای دقیق و کار با برق فشار قوی میباشد. پیشنهاد میشود حتماً از یک مشاور و تکنسین های خبره در این مورد استفاده نمایید. ما در خانههای هوشمند برای کمک به اجرای انواع شارژرهای دیواری و ایستگاهی در کنار شما هستیم.
